Werkzeuge für Asphären & Freiformlinsen

Werkzeuge zum Schleifen von Asphären und anderen Freiformen

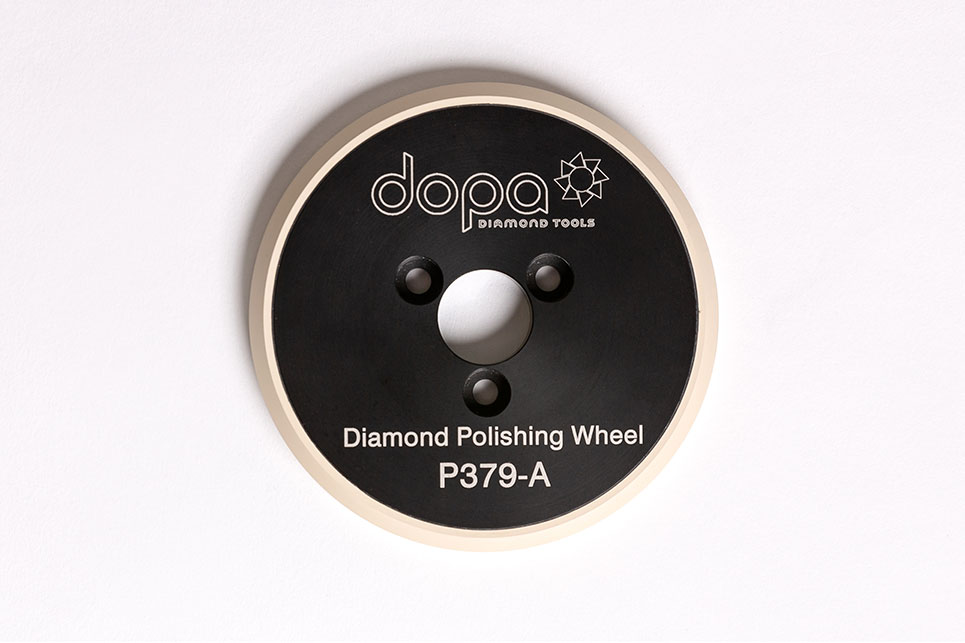

Asphären können auf unterschiedliche Art und Weise hergestellt werden. In der Präzisionsoptik ist es üblich, dass man i.d.R. zuerst eine Sphäre im Best-fit Radius herstellt und diese dann mit Umfangschleifscheiben, Topf- oder Kugelwerkzeugen weiterbearbeitet.

Für diese Anwendung haben wir eine spezielle Hybridbindung entwickelt. Diese vereint die Vorteile von metallgebundenen Werkzeugen (Schnittleistung, Standzeit und einen hohen Wärmeaustrag aus der Schnittzone) mit denen kunststoffgebundener (homogene kratzfreie Oberflächen, optisch vermessbar nach dem Schleifen und geringste Polierzeiten).

Die Werkzeuge zeichnen sich durch sehr hohe Abtragsraten mit extrem geringen Tiefenzerstörungen aus. Somit ist es bereits nach dem Schleifprozess möglich, derart komplexe Formen, interferometrisch zu vermessen, ggf. zu korrigieren und den Formfehler durch stark verkürzte Polierzeiten (i.d.R. 35%) so gering wie möglich zu halten.

Wir beraten Sie gerne.
